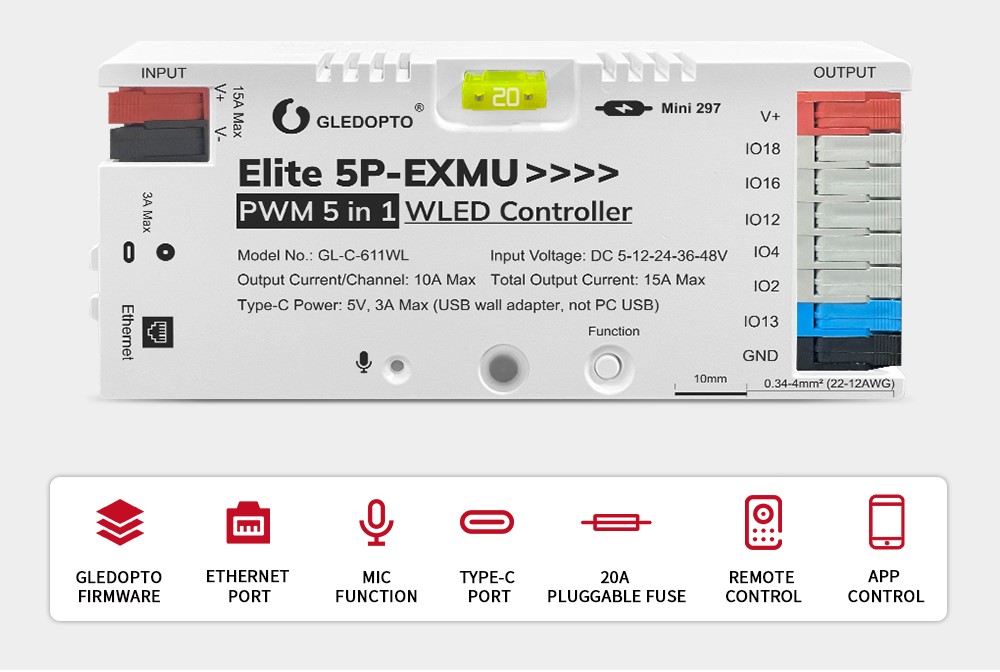

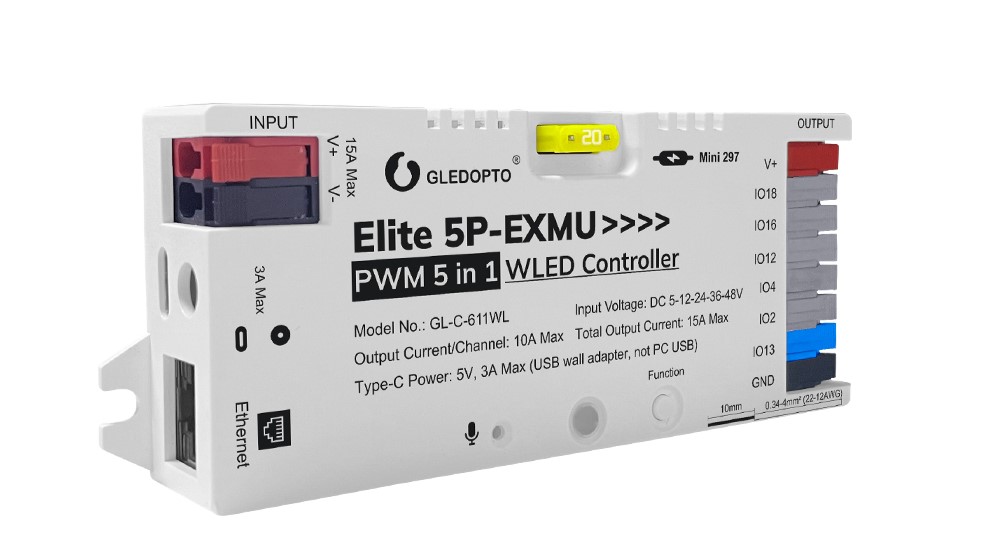

Der GLEDOPTO GL-C-611WL ist ein WLED PWM-Controller mit fünf Kanälen für analoge LED-Streifen. Er verbindet sich per LAN-Kabel oder WLAN mit Ihrem Netzwerk. Sie betreiben ihn mit 5 bis 48 V DC bei bis zu 15 A Ausgangsstrom.
WLED PWM-Controller für fünf analoge Kanäle

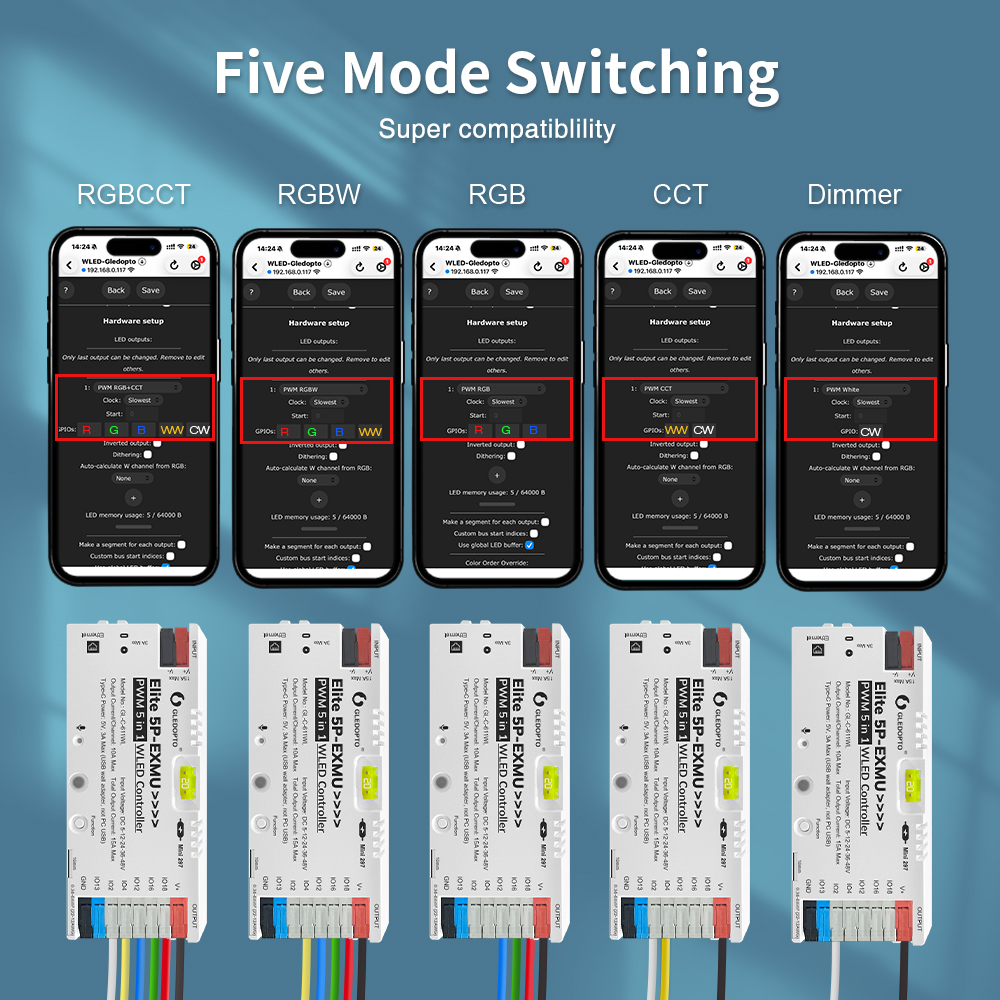

Der Controller steuert Konstantspannungs-Streifen in RGBCCT, RGBW, RGB, CCT oder Einfarbig. Mit fünf PWM-Kanälen dimmen Sie auch komplexe Streifen fließend. Jeder Kanal liefert bis zu 10 A, der Ausgangsstrom darf insgesamt 15 A betragen. Für adressierbare Pixel-Streifen ist das Gerät nicht gedacht. Dafür bietet GLEDOPTO andere WLED-Controller an.
Weiter Spannungsbereich von 5 bis 48 V
Der GL-C-611WL deckt 5 V, 12 V, 24 V, 36 V und 48 V DC ab. So nutzen Sie ihn bei Anlagen mit unterschiedlichen Streifenspannungen. Sie benötigen ein Konstantspannungs-Netzteil, das zu Ihrem Streifen passt. Zusätzlich versorgt ein USB-C-Anschluss mit 5 V und bis zu 3 A das Gerät.
LAN, WLAN und Mikrofon für flexible Steuerung
Über die Ethernet-Buchse binden Sie den Controller stabil per Kabel ein, ohne WLAN-Einrichtung. Alternativ verbinden Sie ihn über das WLAN. Die Bedienung läuft über die WLED-App oder den Browser. Ein integriertes Mikrofon erzeugt musikreaktive Effekte. Mit der Funktaste schalten Sie das Licht direkt am Gerät ein und aus. Der Controller arbeitet bei -20 °C bis +45 °C und wiegt etwa 0,09 kg. Damit eignet er sich für Wohnraum-, Möbel- und Effektbeleuchtung.
Auf einen Blick
Hersteller: GLEDOPTO, Herstellernummer GL-C-611WL
LED-Emotion-Artikelnummer: 4336-611
Ausgänge: 5 PWM-Kanäle für analoge Streifen
Spannung: 5, 12, 24, 36 oder 48 V DC
Ausgangsstrom: 10 A je Kanal, 15 A gesamt
Netzwerk: Ethernet (RJ45) und WLAN
Steuerung: WLED-App, Browser, Funktaste
Betriebstemperatur: -20 °C bis +45 °C
Technische Daten
Modell
GLEDOPTO GL-C-611WL (Elite 5P-EXMU)
Artikelnummer
4336-611
Produkttyp
WLED-PWM-Controller 5-in-1 mit Ethernet
Versorgungsspannung
5 V, 12 V, 24 V, 36 V oder 48 V DC
Versorgung USB-C
5 V DC, max. 3 A
Ausgangsstrom gesamt
max. 15 A
Ausgangsstrom je Kanal
max. 10 A
Ausgänge
5 PWM-Kanäle für analoge Konstantspannungs-Streifen (nicht für adressierbare Pixel-Streifen)

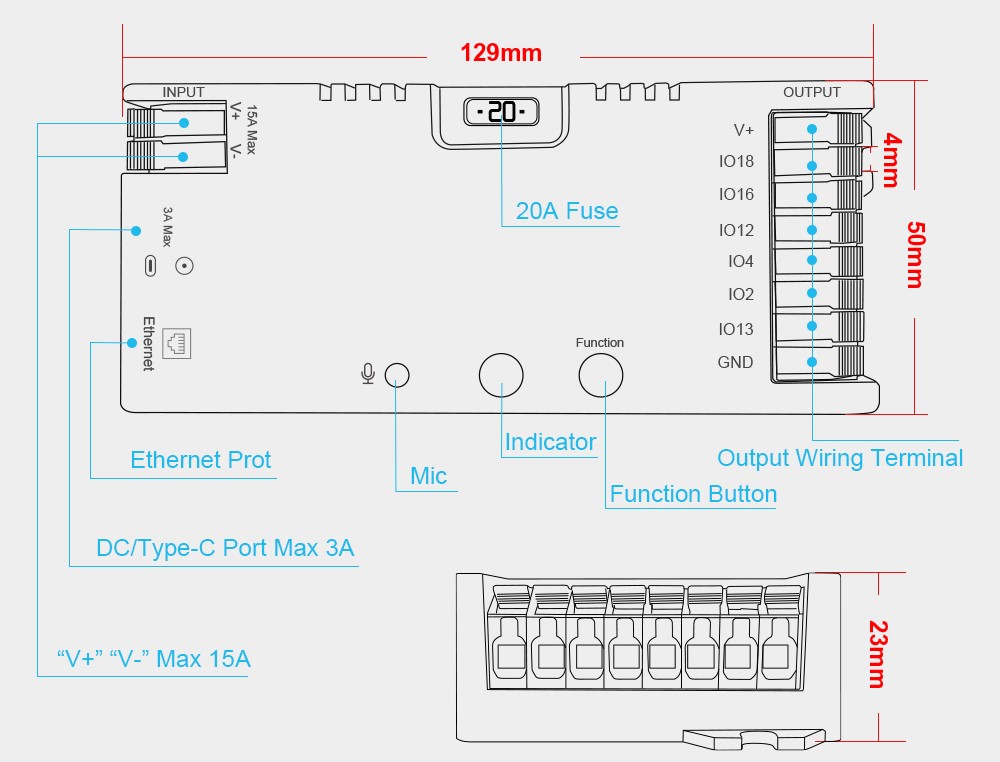

PWM-Klemmen
V+, IO18, IO16, IO12, IO4, IO2
Zusatz-GPIO
IO13 (für eigene Anwendungen)
Funktaste
IO17
Mikrofon
Generic PDM, I2S SD: IO32, I2S WS: IO15
Sicherung
werkseitig 20 A
Funktechnologie
WLAN 2,4 GHz und Ethernet (RJ45)
Frequenzband / Sendeleistung
2402–2480 MHz, max. 16 dBm
Betriebstemperatur
-20 °C bis +45 °C
Schutzart (IP)
IP20
Einsatzbereich
Innenräume
Häufige Fragen zum GLEDOPTO GL-C-611WL
Für welche LED-Streifen ist der GL-C-611WL geeignet?
Er steuert analoge Konstantspannungs-Streifen in RGBCCT, RGBW, RGB, CCT und Einfarbig. Adressierbare Pixel-Streifen steuert er nicht.
Welche Spannung verträgt der Controller?
Der Controller arbeitet mit 5, 12, 24, 36 oder 48 V DC. Das Netzteil muss zur Spannung Ihres Streifens passen.
Kann ich den Controller per LAN-Kabel betreiben?
Ja. Ethernet ist werkseitig vorkonfiguriert. Nach dem Anstecken an den Router benötigen Sie keine WLAN-Einrichtung.
Welche Artikelnummer hat der Controller bei LED-Emotion?
Die LED-Emotion-Artikelnummer lautet 4336-611, die Herstellernummer GL-C-611WL.
Wie hoch ist der maximale Ausgangsstrom?
Pro Kanal sind es bis zu 10 A, insgesamt bis zu 15 A. Beachten Sie zusätzlich die Angaben von Netzteil und Streifen.
Wie richte ich den Controller ohne Netzwerk ein?
Ohne LAN-Kabel öffnet das Gerät den Hotspot WLED-AP. Darüber richten Sie WLAN und Streifentyp in der WLED-Oberfläche ein.
