Produktinformationen "WLED LED-Pixel-Controller 2 Kanal/Relais Aux RF 48V"

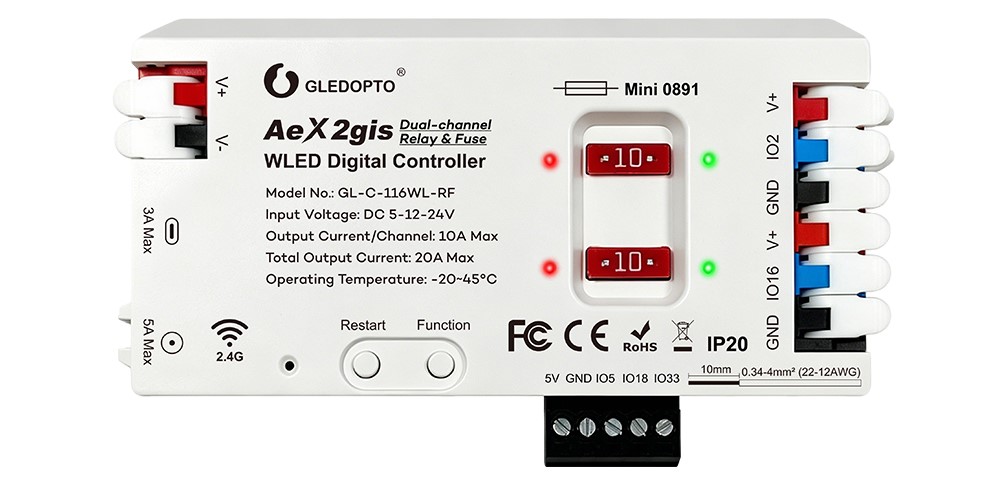

Der GLEDOPTO GL-C-116WL-RF ist ein WLED LED-Controller für zwei adressierbare LED-Streifen mit WLAN, 2,4-GHz-Funk und zwei Relais. Sie versorgen ihn mit 5, 12 oder 24 V DC. Pro Kanal steuern Sie bis zu 800 Pixel.
WLED LED-Controller für zwei Pixel-Kanäle
Der Controller basiert auf einem ESP32 mit WLED-Firmware. Sie steuern zwei getrennte Datenkanäle unabhängig voneinander oder gemeinsam. Gruppen, Segmente und Synchronisierung richten Sie bequem in der WLED-Oberfläche ein. Damit eignet er sich für Effektbeleuchtung in Wohnräumen, Läden und Messeständen.
Relais und Sicherungen für sicheres Abschalten
Jeder Kanal besitzt ein eigenes Relais mit Sicherung. Schalten Sie das Licht aus, trennt das Relais den Ausgang von der Spannung. So bleiben die Streifen im ausgeschalteten Zustand stromlos. Pro Kanal liegt der Ausgangsstrom bei maximal 10 A, insgesamt bei 20 A.
Steuerung per WLAN, Funk und Mikrofon
Sie bedienen den WLED LED-Controller über die WLED-App im WLAN. Zusätzlich empfängt er 2,4-GHz-Signale der Fernbedienungen GL-RC-009S und GL-RC-208. Die WLED-Fernbedienungen GL-RC-001WL und GL-RC-002WL arbeiten über ESP-NOW. Ein Mikrofon-Interface ermöglicht musikreaktive Effekte. Über die Klemmen IO5, IO18 und IO33 schließen Sie Taster, Schalter oder Sensoren an.
2 digitale Kanäle (V+, IO2, GND und V+, IO16, GND)
Pixelanzahl
max. 2 × 800 (empfohlen)
Relais-GPIO
Relais 0: IO21, Relais 1: IO19
Erweiterungsklemmen
5 V, GND, IO5, IO18, IO33 (nur 3,3 V Pegel)
Ausgang 5 V Erweiterung
max. 300 mA
Mikrofon
PDM, I2S SD: IO32, I2S WS: IO15
Funktaste
IO17
Funktechnologie
WLAN 2,4 GHz (WLED) und 2,4-GHz-RF
Betriebstemperatur
-20 °C bis +45 °C
Einsatzbereich
trockene Innenräume
Häufige Fragen zum GLEDOPTO GL-C-116WL-RF
Welche Spannung benötigt der GL-C-116WL-RF?
Der Controller arbeitet mit 5, 12 oder 24 V DC. Die Spannung muss zu Ihrem LED-Streifen passen.
Wie viele LED-Streifen und Pixel kann ich anschließen?
Sie schließen zwei digitale LED-Streifen an. Empfohlen sind bis zu 800 Pixel je Kanal.
Welche Fernbedienungen sind kompatibel?
Per 2,4-GHz-Funk funktionieren GL-RC-009S und GL-RC-208, bis zu vier Stück gleichzeitig. Die WLED-Fernbedienungen GL-RC-001WL und GL-RC-002WL arbeiten über ESP-NOW.
Welche Artikelnummer hat der Controller bei LED-Emotion?
Die LED-Emotion-Artikelnummer lautet 4336-116-RF, die Herstellernummer GL-C-116WL-RF.
Ist der Controller für den Außenbereich geeignet?
Nein. Der Controller hat die Schutzart IP20 und gehört in trockene Innenräume.
Kann ich den Controller ohne WLAN-Netz einrichten?
Ja. Beim ersten Start öffnet er den Hotspot WLED-AP, über den Sie die Einrichtung vornehmen.
