Büro- und Meetingräume mit LED-Licht

LED Bürobeleuchtung - Anleitung und Tipps

Die dezente Wirkung von neutralweißem Licht ist optimal für alle Tätigkeiten, die das Auge in normalem Maße beanspruchen. Das gilt zum Beispiel für Textverarbeitung, Rechnungswesen und Kundenservice sowie Verkauf.
Blendung in Form von Direkt- und Reflexblendung muss vermieden werden. Sie schränkt in erster Linie die Sehfunktion ein und die Arbeitsleistung sinkt merklich.

Bürobeleuchtung - LEDs am Arbeitsplatz Im Zuge der Neugestaltung von 3 Büro- und Meetingräume soll die Beleuchtung neu konzipiert werden. Für die Grundbeleuchtung wurde ein LED-Profilsystem gewählt. Akzente auf Produkte und Bilder durch starke Spots von der Decke, sowie ein Stromschienensystem runden diese Beleuchtung wunderbar ab.

LEDs in Büro- und Meetingräumen - Auf geht's!

LED-Leiste im Büro Planung der 3 Räume:
Raum 1: Mehrparteienbüro mit viel Tageslicht
- 6 kurze LED-Leisten (1,20 m)
Raum 2: Mehrparteienbüro mit großem Meetingtisch
- 3 lange LED-Profilleisten (2,00 m)
Raum 3: großer Besprechungs- und Meetingraum
- 12 LED-Einbauspots an Rand des Raumes, 1 Stromschiene mit 4 Spots, 2 lange LED-Profilleisten (2,00 m)

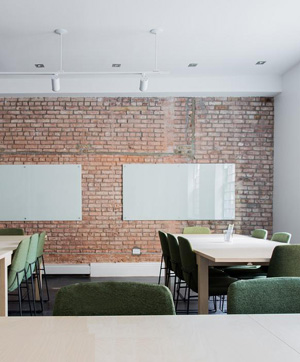

LED-Spots Bsprechungsraum Raum 3 - LED-Spots und Stromschiene

Benötigte Materialien:
LED-Streifen:
-- 6 x 1,10 m - Premium BasicLine LED-Streifen, 4000K neutralweiß, 70 LEDs/m - 2835-70-P4-840-M
-- 5 x 1,90 m - Premium BasicLine LED-Streifen, 4000K neutralweiß, 70 LEDs/m - 2835-70-P4-840-M
-- 2 x 6er Set 2.3W LED Einbauspot quadratisch warmweiß - 8021-6
-- 4 x LED Stromschienenspot 32W weiß 930 2800lm - 7840-W3-930-40
--- alternativ 4 x Stromschienenspot 28W silber 930 2850lm - 7830-S-930-50
Anschlusskabel:
-- 2 x 1,00 m (mittlere kurze LED-Profile)
-- 9 x 4,00 m (4 kurze LED-Profile und 5 lange LED-Profile)
-- 1 x 0,60 m (Anschlusskabel Stromschiene)
-- 1 x 0,50 m (Anschlusskabel LED-Spot Netzteil)
-- 3 x 5er Wago Verbindungsklemme (kurze LED-Leisten) - 4030-5
Profil:
-- 6 x 1,20 m + 5 x 2,00 m - Alu-U-Profil L Standard - 4465-1
--- alternativ Alu-U-Profil M Standard schwarz - 4460-3-b
Abdeckung:
-- 6 x 1,20 m + 5 x 2,00 m - Abdeckung L-Line diffus - 4465-d
--- alternativ PMMA-Abdeckung M quadratisch opal - 4461-1-o
Profil-Endkappen:
-- 22 x Endkappe L-Line Standard bündig - 4465-1-3
Endkappe M-Line Standard quadratisch schwarz - 4460-3-4-b
Seilabhängungs-Set:
-- 11 x Seilabhängungs-Set für Aluminiumprofile M - 4455-24
Stromschiene:
-- 3 x Stromschiene silber 1m - 7819-1
Stromanschluss / Netzteil:
-- 4 x Meanwell XLG-75-24-A LED-Netzteil 24V DC, 75W, 3.1A, IP67 - 4697-75-24

Umsetzung & Installation


LED-Leiste im Büro Raum 1 - mit 6 kurzen LED-Leisten
Raum 1:
Die Bereiche zwischen den Fenstern, im langgestreckten Büro, wurden mit den leistungsstärksten LED Streifen der neuesten Generation, unseren HighEfficiency LED Streifen, versehen. Diese wurden in Aluminiumprofile (6 kurze Leisten) montiert und durch diffuse Abdeckungen Blendfreiheit garantiert. Die Profile wurden an Seilabhängungen montiert und in 3 2er Blöcken installiert. Die Anschlusskabel waren jeweils nach außen laufend, somit konnten immer 3 Leisten mit einander verbunden und mit Hilfe des Netzteils an den Strom angeschlossen werden.

Großraumbüro mit langen LED-Leisten Raum 2 - großes Büro / große LED-Leisten
Raum 2:
Der größere Raum mit den langen Meetingtischen hat 3 lange LED-Leisten erhalten. Die Profile wurden an Seilabhängungen montiert und in gleichem Abstand zueinander und zur Wand aufgehängt. Die Anschlusskabel waren jeweils zum Fenster laufend, somit konnten die 3 Leisten einfach und sauber mit einander verbunden und mit Hilfe des Netzteils an den Strom angeschlossen werden.

Meetingraum mit LED-Leisten Raum 3 - Meetingraum - LED-Leisten & LED-Spots
Raum 3:
Der größte der drei 3 Büros, der Besprechungsraum, bekam die aufwendigste Lichtlösung. Das Zusammenspiel der 3 Elemente erzeugte ein hervorragendes und repräsentatives Flair und brachte die verschiedenen Strukturen des Raumes ideal zur Geltung. Mittig im Raum wurden 2 lange LED-Leisten installiert und an Seilabhängungen montiert, um den Raum effektiv auszuleuchten. Gleichzeitig wurden die Seitenwände (ohne Fenster) mit LED-Spots versehen um den Ziegelwänden mehr Aufmerksamkeit zu schenken, ohne das der Raum kleiner wirkt. Mehrere LED Stromschienenstrahler ergänzen gezielt die Lichtlösung und sorgen für Akzentbeleuchtung an einer Seitenwand, die später noch Präsentationstafeln, Bilder oder Produkte aufnehmen sollen.

Hinweise:
LED-Streifen
-- wir haben uns bewusst an dieser Stelle für einen 70 LED Streifen mit diffuser Abdeckung in dem großen Profil entschieden, dadurch entsteht eine effektive und elegante Lichtleiste
-- für kleinere Räume, oder wenn man es etwas schlichter mag sollte man hier auf ein M-Line Profil mit quadratischer Abdeckung ausweichen
Strom
-- Elektroarbeiten sollten von einen Fachmann ausgeführt oder kontrolliert werden.
Kabellängen
-- Planen Sie hier Spielraum ein, durch Ecken und Biegungen verlieren Sie Kabellänge

Büro mit abgestimmter LED-Beleuchtung
